意大利Bordignon 黑弹簧/子母弹簧


超级压黑弹簧,是使用超高张力钢材,采用新型专利的卷绕成型系统与特殊加工处理制造而成。
黑弹簧的优势:
1. 在相同外径下,力值大于氮气弹簧、碟簧弹簧、优力胶及其他模具弹簧。



外径

博顶黑弹簧最大力值

碟形弹簧最大力值

氮气弹簧最大力值

10

1250N

332N/每片

12.5

2000N

673N/每片

600N

16

3500N

1034N/每片

19

5000N

1552N/每片

2400N

25

10000N

2986N/每片

4800N

32

18500N

6299N/每片

8000N

38

25000N

9582N/每片

16000N

50

45000N

12220N/每片

32000N

相同外径下可以替换氮气弹簧和碟形弹簧的规格;

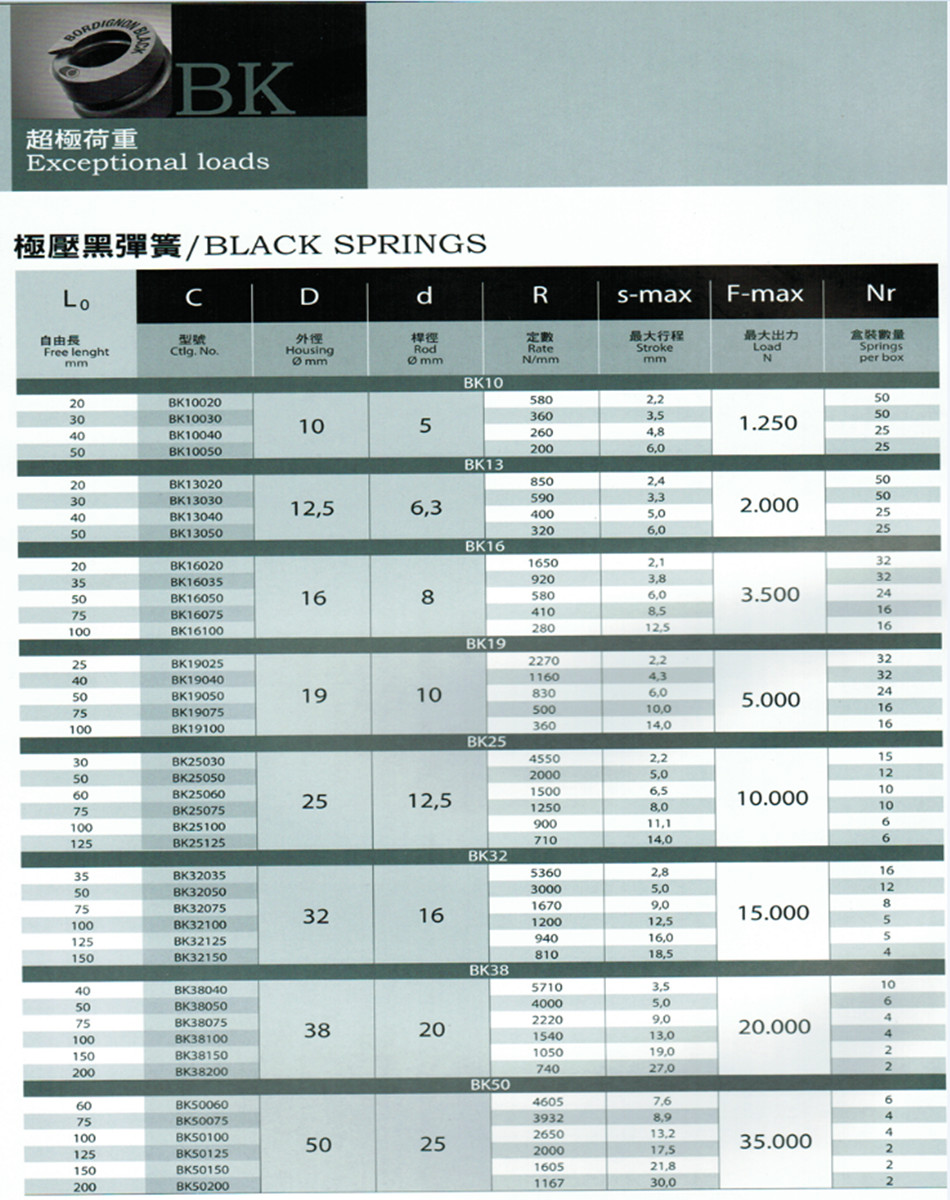

外径10mm 高度最高为50mm , 最大力值1250N 最大行程6mm

外径12.5mm , 高度最高为50mm , 最大力值2000N 最大行程6mm

外径16mm 高度最高为100mm ,最大力值3500N 最大行程12.5mm

外径19mm 高度最高为100mm ,最大力值5000N 最大行程14mm

外径25mm 高度最高为125mm ,最大力值10000N 最大行程12.5mm

外径32mm 高度最高为150mm ,最大力值15000N 最大行程18.5mm

外径38mm 高度最高为200mm ,最大力值20000N 最大行程27mm

外径50mm 高度最高为200mm ,最大力值35000N 最大行程30mm

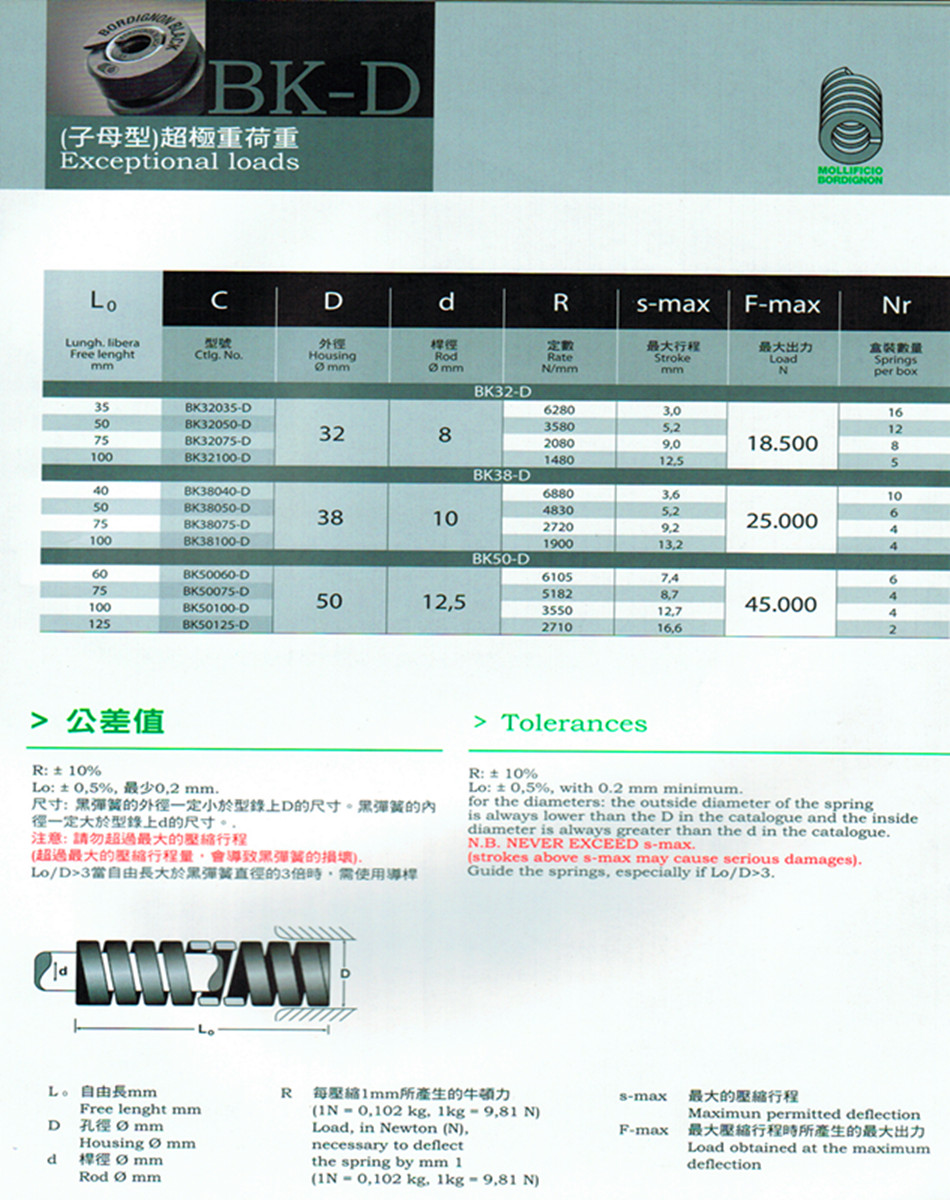

子母弹簧可替换外径的碟形弹簧和氮气弹簧:

外径32mm 高度最高为100mm ,最大力值18500N 最大行程12.5mm

外径38mm 高度最高为100mm ,最大力值25000N 最大行程13.2mm

外径50mm 高度最高为125mm ,最大力值45000N 最大行程16.6mm

1. 容易安装、使用简单、可靠、安全;不需要复杂的安装及固定;可避免模具使用压力容器系统;不管任何压缩情况下,外径保持不变。

2. 较氮气弹簧及优力胶弹簧更适合在高温的环境下使用, 力值不会随着温度而变化, 不怕液体及金属粉屑,可在油污的环境下使用, 不需要进行保养及润滑。



我们材质:52SiCrNiV6 其他模具弹簧材质:55CrSi

我们温度:+250度 。 其他模具弹簧温度:150度。

我们使用寿命:200万次以上。 其他模具弹簧寿命:100万次。

如有有任何疑问请致电,昆阁林五金(昆山)有限公司 服务热线0512-57862290
